Rapidité de modulation et débit binaire
1)Etats significatifs-instants significatifs-transition
La tension V peut prendre 2 valeurs (+V, -V). Ces valeurs constituent les états significatifs. Le passage d’un état significatif à un autre est appelé la transition. L’instant où se produit la transition est appelé instant significatif. Le nombre des états significatifs que peut prendre le signal est appelé valence.

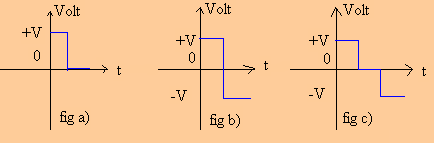

Les signaux des figures a et b sont des signaux bivalent tandisque le signal de la figure c est un signal trivalent. Ainsi si l’on considère la transmission du signal, la distribution dans le temps nous amène à distinguer 2 types de transmissions. Une

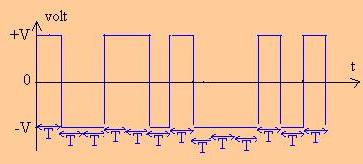

transmission est dite synchrone
ou isochrone si le temps qui
sépare 2 instants significatifs ou deux transitions
quelconques est un multiple entier de même intervalle de
temps T. T est appelé intervalle

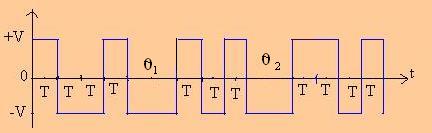

élémentaire.  Une transmission asynchrone est constituée par la succession des traits de transmission synchrone séparés par un ou des intervals de temps quelconques.  a) Rapidité de modulation Une transmission synchrone ou asynchrone
est caractérisée par
sa rapidité de modulation. Cette grandeur est
nécessaire pour déterminer la
bande de la largeur de fréquence à transmettre en

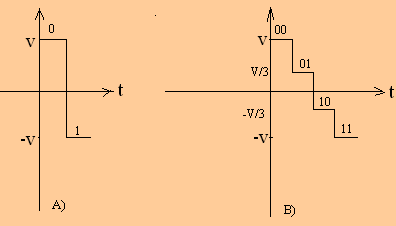

ligne. Supposons qu’on ait les signaux suivants :  Dans le cas du signal bivalent (A), chaque élément peut être représenté par 1 seul élément binaire. La quantité d’information contenue par élément du signal est donc 1 bit. Le nombre des bits transmis par seconde est appelé débit binaire. Pour un signal bivalent, le nombre qui exprime le débit binaire en bit par seconde est donc égal au nombre qui exprime la rapidité de modulation en baud. Dans le cas du signal quadrivalent (B), chaque élément peut être représenté par l’une des combinaisons suivantes : 00, 01, 10, 11. Chaque élément du signal porte donc une quantité d’information égale à 2 bits. Le débit binaire est donc dans ce cas égale D=2/T = 2*(1/T) = 2R. Le débit binaire d’un signal quadrivalent est donc 2 fois plus élevé que le débit binaire d’un signal bivalent de même rapidité de modulation. Débit binaire (D) = (nombre d’éléments binaire /T). Si n valence du signal et si les n états significatifs sont équiprobables, alors la théorie montre que le débit et la rapidité sont liés par un théorème très simple : D= R log2 n. Mais il est important de remarquer que le débit binaire et la rapidité de modulation sont des natures différents. Un signal passant dans un filtre passe bas de bande passante H, peut être reconstruit en faisant exactement 2H échantillons par seconde. Dans un environnement sans bruit, le débit dépend uniquement de la bande passante du signal. Si le signal a V niveau discret, alors Dmax = 2Hlog2V(bit/s). Dans le cas d’un canal dans un environnement
bruité, La capacité d'une voie
est la quantité d'informations (en bits) pouvant
être transmis sur la voie en 1
seconde. C = W log2 (1 + S/N)
|
|||
|
|
