les supports de transmission

On distingue plusieurs câbles utilisés en réseaux informatiques. Ces câbles permettent de relier et de transporter les signaux entre les ordinateurs. Les différents types de câbles ont des caractéristiques et sont classés selon leurs capacités à transmettre des données à diverses vitesses et avec des taux d’erreurs.
On peut citer les câbles à paires torsadées, les câbles coaxiaux, les fibres optiques.

Le câble à paire torsadée (Twisted-pair câble) est constitué de deux brins de cuivre entrelacés en torsade et recouverts d'isolants.

Le câble a paires torsadées blindés STP (Shielded Twisted-Pair) et le câble à paires torsadées non blindés UTP (Unshielded Twisted-Pair).le câble STP offre une meilleur protection et un grande qualité. Ces câbles utilisent le connecteur RJ 45 qui est similaire au connecteur RJ 11.

Il est composé d’un fil de cuivre entouré successivement d’une gaine d’isolation, d’un blindage en métal et d’une gaine extérieur. Il existe 2 types de câbles coaxiaux:

Le câble coaxial fin (en anglais thinNet ou CheaperNet) ou appelé câble 10 base 2 peut transporter le signal jusqu'à 185m sans affaiblissement, la distance maximale est 200m.
Le câble coaxial fin. fait partie de la famille des RG-58 dont l'impédance (la résistance) est de 50 ohms.

Le câble coaxial épais (en anglais Thicknet ou Thick Ethernet) ou le 10 base 5 peut transporter le signal jusqu’à 500m sans affaiblissement. Il est utilisé sur les grosses machines.

Ces câbles utilisent les connecteurs BNC pour le raccordement avec les câbles réseaux.

Il utilise des fibres optiques pour transporter des signaux sous formes d’impulsions lumineuses. Il est bien adapté à transmission rapide et fiable. La fibre optique est un fil de verre transparent très fin. Elle a un débit d'informations nettement supérieur à celui des câbles coaxiaux et supporte un réseau « large bande » par lequel peuvent transiter aussi bien la télévision, le téléphone, la visioconférence ou les données informatiques. Elle comprend ainsi deux parties : le coeur, dans lequel l'énergie lumineuse se trouve confinée, grâce à un second milieu, la gaine, dont l'indice de réfraction est plus faible.

Ses inconvénient, il se brise facilement si l’installation est mal fait et il est coûteux.

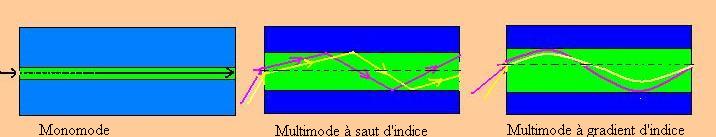

Les fibres multimodes ou MMF (MultiMode Fiber) qui ont été les premières sur le marché. Elles peuvent transporter plusieurs modes (trajets lumineux) simultanément. Du fait de la dispersion des trajets, on constate un étalement temporel du signal. C’est pourquoi elles sont surtout utilisées dans les réseaux locaux (quelques centaines de mètres). Son diamètre est relativement important (50 à 85 microns).

Les fibres monomodes, ou SMF (Single Mode Fiber) sont utilisées pour les réseaux de plus longues distances grâce à leur qualité de transmission. Le cœur d’une fibre optique monomode est extrêmement fin (quelques microns). La transmission des données y est assurée par des lasers.

Il constitue un support de transmission utilisant comme procédés radioélectrique et contrairement à la radiodiffusion où l’on se propose d’arroser une région la plus vaste possible, il s’agira d’établir comme avec une paire métallique, une liaison point à point.

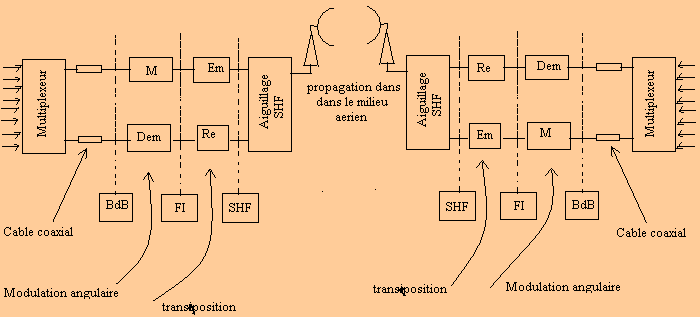

L’acheminement d’un multiplex téléphonique peut être schématiser comme suit :

Pour simplifier, il est supposé que la distance entre 2 points à relier ne nécessite qu’un seul bond entre les deux antennes. À l’une des extrémités, les équipements permettent d’associer un grand nombre de voies. Ces équipements peuvent être implanté dans les mêmes bâtiments que les équipements spécifiques des faisceaux hertziens. Ils peuvent être aussi éloigné de 40km environ. Dans ce cas on peut utiliser une liaison métallique entre les équipements de multiplexage et les équipements hertziens.

La bande de fréquence délivré aux équipements ou restitué par ces équipements est appelé bande de base. À l’émission, le rôle du modulateur met en œuvre une modulation angulaire. La bande de base module une onde porteuse dont la fréquence est de 70MHz et qui est appelé fréquence intermédiaire (FI).
À la réception, le démodulateur assure l’opération inverse. À la réception, le récepteur assure la transposition inverse. À l’émission l’émetteur assure une transposition de fréquence FI modulé en fréquence ou en phase par la bande de base et il fait correspondre une onde dont la fréquence et de plusieurs gigahertz (2...11GHz) et qui reste modulé en phase par la bande de base. Ces ondes très bien adaptés à la transmission radioélectrique point à point dans les milieux aériens appartenant au domaine hyperfréquences SHF.

L’émission (la réception) de l’onde SHF est assurée à chaque extrémité par une antenne qui est une surface rayonnant qui peut être soit une hyperboloïde ou un paraboloïde. La liaison entre émetteur-récepteur de l’antenne correspondante est assuré par une ligne de transmission capable de guider les ondes appelés guide d’ondes. Un système d’aiguillage permet également de distinguer l’onde SHF émise de l’onde SHF reçu. Le guide d’onde se présente sous forme d’un tuyau à section rectangulaire, carrée ou elliptique dont les dimensions dépendent de la longueur d’onde utilisée.

Le faisceau hertzien est défini comme un système de transmission qui utilise les ondes radioélectriques de fréquences élevés ou micro-onde pour établir une liaison entre l’émetteur et le récepteur. Les fréquences en question varient de 250MHz à 30GHz.
