Les topologies de réseaux

La topologie décrit la façon dont les composants physiques d’un réseau sont connectés : c’est ce qu’on appelle topologie physique. Les topologies physiques les plus utilisées sont : La topologie en bus, la topologie en étoile, la topologie en anneau,lla topologie maillée, la topologie mixte.
   La topologie peut  décrire aussi la façon dont les données transitent dans  les lignes de communication. Les topologies logiques les plus courantes sont Ethernet, Token Ring et FDDI

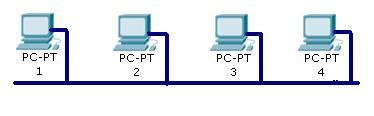

  Dans une topologie en bus, chaque ordinateur du réseau est connecté à un câble continu ou segment qui connecte la totalité du réseau en une ligne droite.

     Les avantages de ce réseau : coût faible, faciliter de mise en place, distance maximale de 500m pour les câbles 10 base 5 et 200m pour les câbles 10 base 2. Si une machine tombe en panne, le réseau continue à fonctionner.

Les inconvénients : s’il y a une rupture d’une bus le réseau, la totalité du réseau tombe en panne. Le signal n’est jamais régénéré, ce qui limite la longueur des câbles, il faut mettre un répéteur au-delà de 185 m.

      la technologie utilisé est Ethernet 10 base 2..

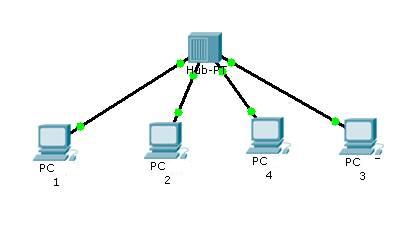

Elle est la plus utilisée. Toutes les stations sont reliés à un  unique composant centrale : le concentrateur.
Quand une station émet vers le concentrateur, celui si envoie les données à toutes les autres machines.

  Les avantage de ce réseau : la panne ou le plantage d’une station n’affecte pas l’ensemble du réseau. Ce réseau est facile à mettre en œuvre et à gérer.
Les inconvénients : coût élevé, la panne du concentrateur entraîne le disfonctionnement du réseau.

La technologie utilisé est Ethernet 10 base T, 100 base T…

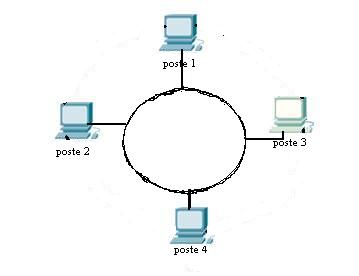

Dans un réseau possédant une topologie en anneau, les ordinateurs sont situés sur une boucle et communiquent chacun à leur tour. Elle est utilisé pour le réseau token ring.

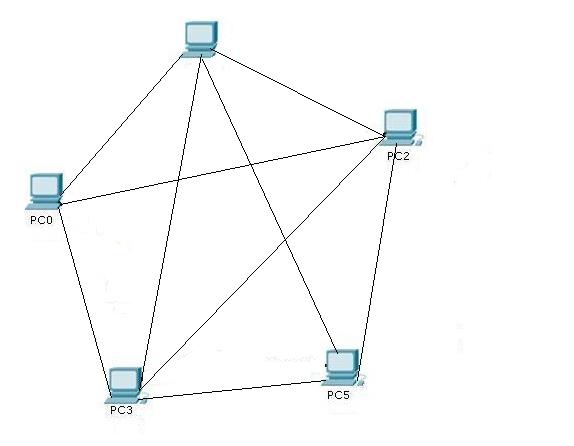

Ici on a l’architecture d’une topologie maillée :

Avantages : garantie d’une meilleure stabilité du réseau en cas d’une panne du nœud.
Inconvénients : difficile à mettre en œuvre  et ne peut pas être utilisé dans les réseaux internes ethernet.

La topologie mixte est une topologie qui mélange deux topologies différentes.

exemple: bus et étoile

Tous les ordinateurs d'un réseau Ethernet sont reliés à une même ligne de transmission, et la communication se fait à l'aide d'un protocole appelé CSMA/CD (Carrier Sense Multiple Access with Collision Detect ce qui signifie qu'il s'agit d'un protocole d'accès multiple avec surveillance de porteuse (Carrier Sense) et détection de collision). Dans ce réseau, un poste qui désire émettre vérifie qu’il n’existe aucun trafic sur le réseau auquel il entame sa transmission. Dans le cas le contraire il reste jusqu'à ce que le réseau redevienne libre de tout trafic.

   Token ring utilise la méthode d’accès par jeton. Un jeton circule autour de l’anneau. La station qui a le jeton émet de données qui font le tour de l’anneau. Lorsque les données reviennent, la station qui les envoyés les élimine.

Avantage : le signal qui circule est régénéré par chaque MAU.

Inconvénients : la panne d’une station MAU entraîne le disfonctionnement du réseau. Le coût est élevé, l’interconnexion entre plusieurs anneaux n’est pas facile à réaliser.

  La technologie LAN FDDI (Fiber Distributed Data Interface) est une technologie d'accès au réseau sur des lignes de type fibre optique. Elle constitué d'une paire d'anneaux : un anneau primaire et anneau secondaire. L’anneau secondaire permet de rattraper les erreurs du premier. Le FDDI est un anneau à jeton à détection et correction d'erreurs (c'est là que l'anneau secondaire prend son importance).

ATM (Asynchronous Transfer Mode, c'est-à-dire mode de transfert asynchrone) est une technologie de réseau récente, que ethernet, token ring, et FDDI. Il s’agit d’un protocole réseau de niveau 2 à commutation de cellules, qui a pour objectif de multiplexer différents flots de données sur un même lien utilisant une technologie de type TDM ou MRF (Multiplexage à Répartition dans le Temps).

ATM a été conçu pour fournir un standard réseau unifié qui pourrait supporter un trafic réseau synchrone (PDH, SDH), aussi bien qu'un trafic utilisant des paquets (IP, Frame relay, etc.) tout en supportant plusieurs niveaux de qualité de service (QoS).

ATM est un protocole asynchrone, s'appuyant fréquemment sur une couche de transport synchrone. C'est à dire que les cellules ATM sont envoyées de manière asynchrone, en fonction des données à transmettre, mais sont insérées dans le flux de donnée synchrone d'un protocole de niveau inferieur pour leur transport.
